产品介绍

目录 ................................1

概述 ................................2

功能特性...........................2

接口/按钮 .........................3

前面板............................. 3

背面板.............................. 4

设备尺寸 ..........................5

概述

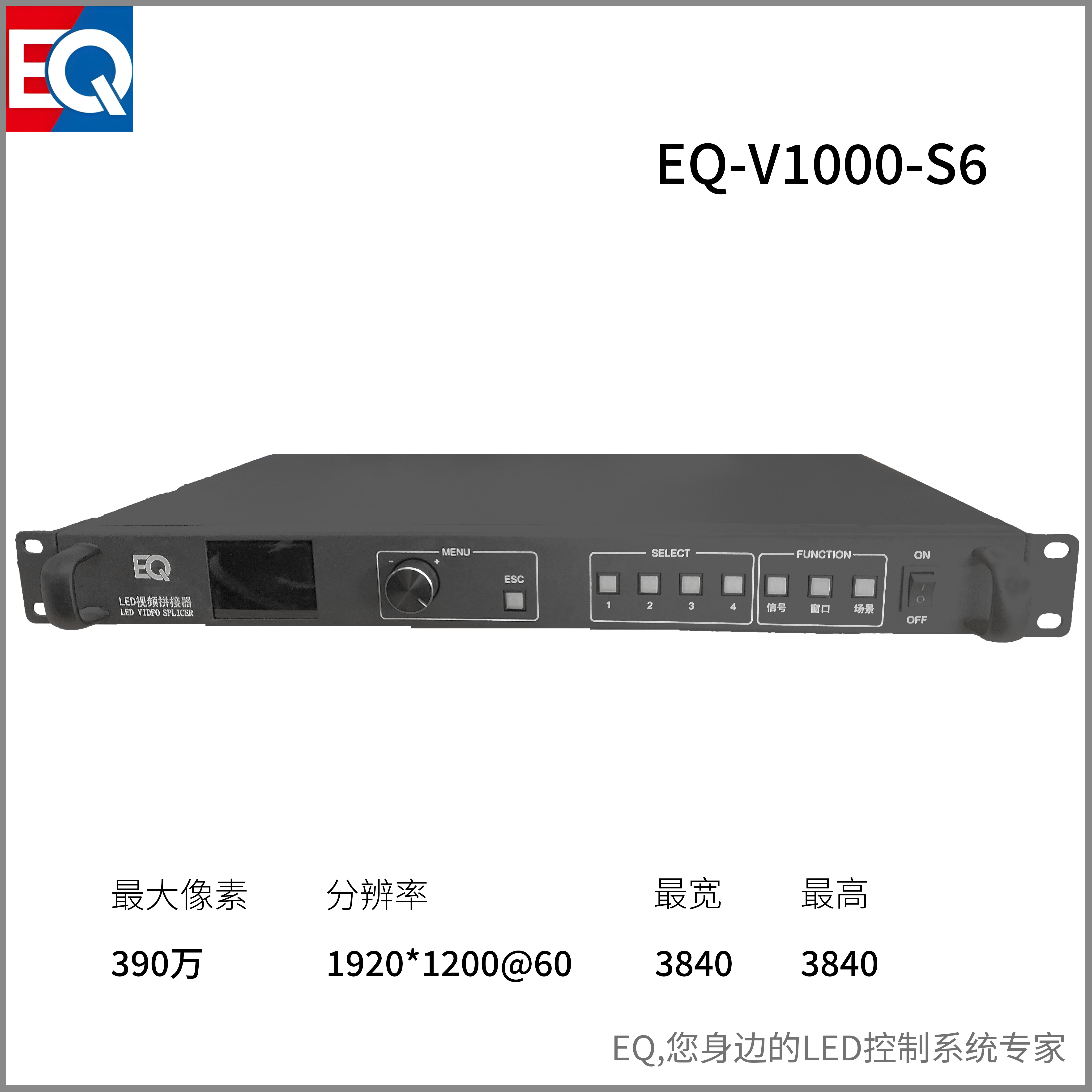

V1000-S6是诣阔软件最新推出的一款大带载，操作简单，功能丰富，性价比极高的多画面拼接器，支持多路高清口输入，集专业的LED控制技术与优秀的视频处理能力与一体，自带多张发送卡机盒，减少现场设备占用空间，常用于会议室、酒店、多媒体展厅、大型商场等多种场所。

功能特性

1) 自集成3张S100型号发送卡，6路千兆网口输出，最大带载面积390万像素。单台最长带载3840，最高带载3840。

2) 支持窗口位置及大小的任意调节。

3) 支持输入源的一键切换

4) 支持画面缩放、点对点画面截取。

5) 支持4个模式预设，任意两个模式之间一键切换。

6) 支持3画面，每个画面可独立设置视频输入源。

7) 支持上位机软件控制，操作简单，使用方便。

8) 支持多台级连。

9) 支持DVIloop，画面监视功能。

10) 支持自定义输出分辨率。

11) 全屏缩放模式跟点对点局部模式可混合使用。

按键	编号	功能说明
LCD屏	1	用于显示设备当前状态，以及设置菜单。
旋钮键	2	·主界面下，按旋钮键进入菜单操作界面。 ·菜单界面，旋转旋钮选择菜单，按下旋钮进入当前菜单或进入子菜单。 ·选中带有参数的菜单，旋转旋钮可以调整参数大小，调整完成后要按下旋钮进行确认。
ESC	3	退出当前操作或界面
1	4	·调取预存模式一的快捷键(LOAD键亮) ·选取窗口1（F2键亮） ·选择HDMI1为窗口的输入信号源（F1键亮）
2	5	·调取预存模式二的快捷键(LOAD键亮) ·选取窗口2（F2键亮） ·选择HDMI2为窗口的输入信号源（F1键亮）
3	6	·调取预存模式三的快捷键(LOAD键亮) ·选取窗口3（F2键亮） ·选择DVI为窗口的输入信号源（F1键亮）
4	7	·调取预存模式四的快捷键(LOAD键亮) ·选取窗口4（F2键亮） ·选择HDMI3为窗口的输入信号源（F1键亮）
信号	8	选取信号源
窗口	9	选取窗口键
场景	10	快速进入预存模式键。
电源开关键	11	设备的电源开关按键。
