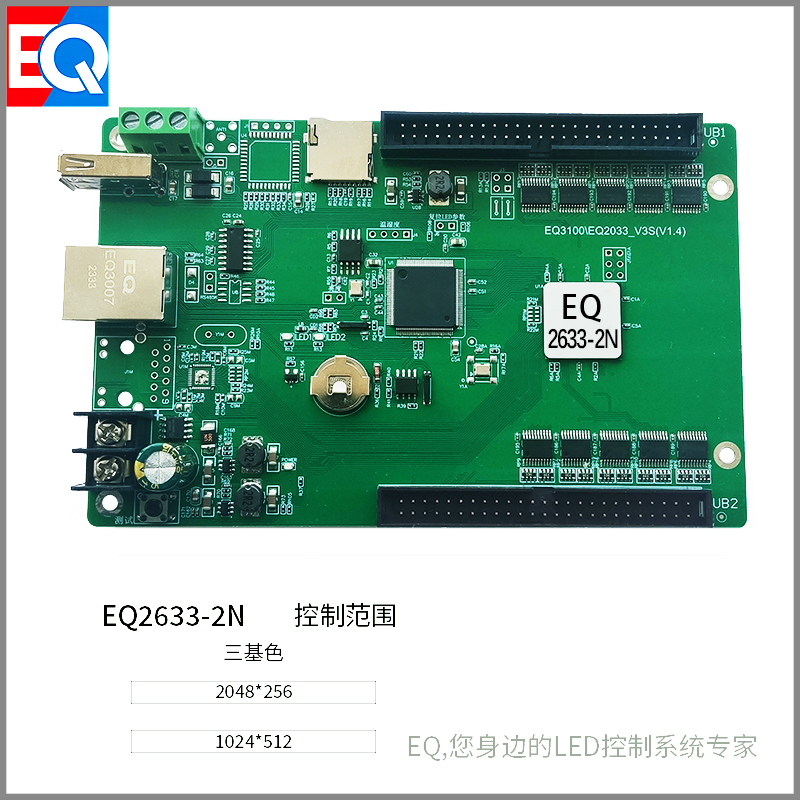

EQ2633-2N
- 品牌： EQ
- 型号： EQ2633-2N
1、产品功能
|
硬件 |
处理器 |
ARM 处理器 |
|
|
存储容量 |
16M 字节 |
|
|
|
显示 |
两组 50P 排线扩展 |
|
|
|
按键 |
按键测试单元板性能 |
|
|
|
协议 |
自带 16 点、24 点 、32 点阵字库协议和工 业 Modbus 协议 |
|
|
|
通讯 |
串口 RS232/RS485 选配 |
|
|
|
网络 |
支持 100M 网络，支持无 IP 通讯 |
|
|
|
USB |
支持 U 盘 |
|
|
|
软件 |
操作系统 |
支持 Windows2000 、 NT 、 XP 、 Vista 、 win7、win8 win10 及Windows Server2008、 2010、2012 等 |
|
|
二次开发 |
支持 VB、VC、Delphi、C# 、Java 等 window开发，支持 Linux 、Andriod 等系统以及 ARM、PLC 场景进行字库协议开发。 |
|
|
|
工作模式 |
1) 正常模式（默认的 flash 模式） 2) 开发模式 字库模式和 Ram 模式(推荐开 发环境使用) |
|
|
|
配套软件 |
《EQ 一卡通 2013》 |
|
|
|
多节目播放 |
最多可同时划分 32 个区域、任意大小、位 置、不分主次；任意分区或多区可添加单独背景显示；最多添加 9999 个节目 |
|
|
|
定时开关 机 |
三段式定时开关机,支持回读 |
|
|
|
时间显示 |
支持超 24 小时时差,可同时显示多组数字时间或模拟时钟 |
|
|
|
动作方式 |
50 种动作方式和 50 种清场方式任意搭配 |
|
|
|
流水边框 |
100 多种绚丽边框任意添加,支持自定义边 框线条 |
|
|
|
亮度调节 |
支持 15 级手动或自动亮度调节,支持亮度回读 |
|
|
|
文件格式 |
支持 txt/rtf/docx/xlsx/avi/jpg/bmp/gif 文件 |
|
|
|
计时 |
支持正、倒计时（年/月/日/星期/时/分/秒） |
|
|
|
温湿度 |
支持（需添加温/湿度传感器） |
|
|
|
噪音 |
不支持 |
|
|
|
灰度 |
不支持 |
|
|
|
|
适用范围 |
支持单/双色、室内/外,支持自动扫描 |
|
|
产品规格 |
最大控制点 |
EQ2633-1N |
三基色：262144 |
|
EQ2633-2N |
三基色：524288 |
||
|
|
EQ2633-3N |
三基色：104857 |
|
|
带载范围 |
EQ2633-1N |
三基色：2048*128 1024*256 512*512 |
|
|
EQ2633-2N |
三基色： 2048*256 1024*512 |
||
|
EQ2633-3N |
三基色： 4096*256 2048*512 |
||
|
网络集群 |
最多支持 999 个 |
|
|
|
485 集群 |
多支持 254 个 |
|
|
|
行序调整 |
支持+1、正常、-1 |
|
|
|
OE 方向 |
通过软件设置正、负 |
|
|
|
数据流向 (DA) |
通过软件设置正向、反向 |
|
|
|
性能 |
通讯波特 率 |
可支持 9600~115200 |
|
|
通讯距离 |
单段网线传输有效距离为：100 米 U 盘传输延长线有效距离为：6 米 RS232 有效通讯距离为：120 米 RS485 有效通讯距离为：1200 米 |
|
|
|
|
|
||
2、产品特性
1) 单卡可输出 16 组 RGBR’数据;
2) 单卡可输出 20 组 RGB 数据；
3) 单卡可输出 32 组串行数据；
4) 支持温度检测（需外加湿度模块）；
5) 支持湿度检测（需外加湿度模块）；
6) 支持绝大多数芯片和接收卡级联；
7) 符合欧盟 RoHs 标准；
8) 符合欧盟 CE-EMC Class B 标准；
3、尺寸孔位图
尺寸图单位为 mm。定位孔已连接信号地（GND）
4、EQ2633-1N/2N/3N 50P 输出接口定义
|
GND |
1 |
2 |
VCC |
|
GND |
3 |
4 |
VCC |
|
GND |
5 |
6 |
SR |
|
G16 |
7 |
8 |
R16 |
|
G15 |
9 |
10 |
R15 |
|
G14 |
11 |
12 |
R14 |
|
G13 |
13 |
14 |
R13 |
|
G12 |
15 |
16 |
R12 |
|
G11 |
17 |
18 |
R11 |
|
G10 |
19 |
20 |
R10 |
|
G9 |
21 |
22 |
R9 |
|
G8 |
23 |
24 |
R8 |
|
G7 |
25 |
26 |
R7 |
|
G6 |
27 |
28 |
R6 |
|
G5 |
29 |
30 |
R5 |
|
G4 |
31 |
32 |
R4 |
|
G3 |
33 |
34 |
R3 |
|
G2 |
35 |
36 |
R2 |
|
G1 |
37 |
38 |
R1 |
|
D |
39 |
40 |
A |
|
B |
41 |
42 |
C |
|
LAT |
43 |
44 |
CLK |
|
OE |
45 |
46 |
GND |
|
VCC |
47 |
48 |
GND |
|
VCC |
49 |
50 |
GND |
5、工作条件
|
额定电压(V) |
5 |
最大值 |
5.5 |
最小值 |
4.5 |
|
额定电流(A) |
0.80 |
最大值 |
0.87 |
最小值 |
0.73 |
|
额定功率(W) |
4.0 |
最大值 |
4.8 |
最小值 |
3.3 |
|
工作环境温度(℃) |
-20℃ ~ 75℃ |
||||
|
工作环境湿度(％) |
0％ ~95% |
||||
